离心泵是靠叶轮的旋转来抽送水的，那么、
2号站怎么样?工作水流在旋转的叶轮中究竟是如何运动的呢？一个旋转的叶轮能够产生多大扬程？对于这些运动规律，我们将借助于离心泵的基本方程式的推导和分析，逐一得到进一步的了解。
叶轮中的液体流动情况

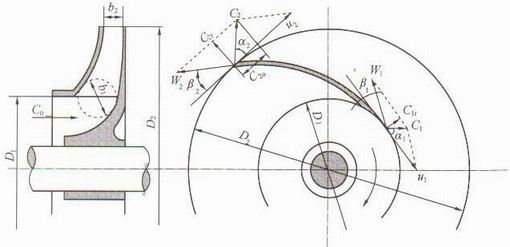

图2-17所示为离心泵闭式叶轮的平面及剖面。水流从吸水管沿着泵轴的方向以绝对速度CO自叶轮进口处入流，液体质点在进入叶轮后，就经历着一种复合圆周运动。因此，研究液体质点在叶轮中的流动是，存在着两个坐标系统:(1)旋转着的叶轮是动坐标系统：（2）固定不动的泵壳或泵座是静坐标系统。水流在叶轮槽中以速度W沿叶片而流动，这是液体质点对动坐标系统的运动，称为相对运动，其相对速度为W在这同时，水流又有随叶轮一起作旋转运动的一个圆周成为牵连速度，上述这两个速度的合成，即为液体质点对泵壳的绝对速度C。换句话说，2号站油泵制造队伍对泵壳而言，水流将以绝对速度c在运动着。则水流在叶轮中的复合的夹角，称为a1角和a2角W1与负U1间的夹角，成为B1和B2角，在泵的设计中，B1又被称为叶片的进水角，B2被成为叶片的出水角。
